在壓力容器焊接加工過程中，焊接變形是一個常見且棘手的問題。它會影響焊件的尺寸精度和外觀質量，可能降低焊件的承載能力和使用壽命，要有效解決這些焊接變形的問題，首先需要深入了解其產生的原因，進而針對性地采取控制方法。?

一、焊接變形的成因剖析?

1. 熱輸入不均引發的局部膨脹與收縮?

焊接過程本質上是一個不均勻的加熱和冷卻過程。

焊接時，電弧產生的高溫使得焊縫及其附近區域的金屬迅速升溫并膨脹。然而，周圍沒有受熱區域的金屬會對其產生約束，限制膨脹。

當焊接結束后，焊縫金屬開始冷卻收縮，由于冷卻速度不均勻，收縮也不一致。這種不均勻的熱輸入導致金屬在不同階段的熱脹冷縮程度不同，導致了產生焊接變形。

例如，在平板對接焊中，焊縫區域的金屬冷卻收縮會使平板產生縱向和橫向的收縮變形，嚴重時可能出現波浪變形。?

2. 金屬組織轉變的體積效應?

在焊接加熱和冷卻過程中，金屬內部的組織結構會發生變化。

以鋼材為例，在高溫下，鋼材的組織會轉變為奧氏體，而在冷卻時，奧氏體可能會轉變為鐵素體、珠光體、貝氏體或馬氏體等不同的組織形態。

不同組織的比容不同，這種組織轉變會引起體積的變化，從而導致焊接變形。當焊縫金屬從奧氏體轉變為馬氏體時，體積會膨脹，產生較大的內應力，進而引發焊件變形。?

3. 焊接應力的積累與釋放?

焊接過程中，由于熱輸入不均和組織轉變等因素，會在焊件內部產生復雜的焊接應力。

這些應力包括縱向應力、橫向應力和厚度方向的應力。當焊接應力超過金屬的屈服強度時，就會使金屬發生塑性變形，從而導致焊件產生變形。

此外，在焊件的后續加工或使用過程中，若應力得到釋放，也可能引起焊件的二次變形。

例如，焊接結構在去除夾具或支撐后，原本被約束的應力釋放，可能導致焊件發生變形。?

4. 焊件結構與裝配因素的影響?

焊件的結構形式和裝配順序對焊接變形也有著影響。

一般來說，結構復雜、剛性較大的焊件，焊接變形相對較小。而結構簡單、剛性較小的焊件，更容易產生變形。

焊件的裝配順序不合理，會使焊件在焊接過程中產生較大的拘束應力，進而加劇焊接變形。

例如，在裝配大型鋼結構時，如果先焊接約束較大的部位，后焊接約束較小的部位，就會導致焊件內部應力分布不均勻，產生較大的變形。?

二、焊接變形的有效控制方法?

1. 合理設計焊接結構?

在設計焊接結構時，應盡量減少焊縫數量和長度，避免焊縫過于集中。

采用對稱的焊縫布置，使焊接應力能夠相互抵消，從而減少焊接變形。

對于薄板結構，可以采用壓型結構或加強筋，提高結構的剛性，降低焊接變形的可能性。

在設計容器時，將焊縫均勻分布在容器的圓周上，避免焊縫集中在某一部位，可有效減少焊接變形。?

2. 優化焊接工藝參數?

不同的焊接方法產生的熱輸入不同，例如，采用氣體保護焊相比手工電弧焊，熱輸入較小，焊接變形也相對較小。

在確定焊接工藝參數時，應盡量采用小的焊接電流、快的焊接速度和短的電弧長度，以減少熱輸入，降低焊接變形。

對于厚板焊接，可以采用多層多道焊，每層焊縫的熱輸入較小，有助于控制焊接變形。?

3. 采用合理的裝配和焊接順序?

合理的裝配和焊接順序能夠有效減少焊接變形。在裝配時，應盡量使焊件處于自由狀態，避免產生過大的拘束應力。

在焊接順序上，對于對稱焊縫，應采用對稱焊接。

對于長焊縫，可采用分段退焊、跳焊等方法，使焊接應力分布均勻。

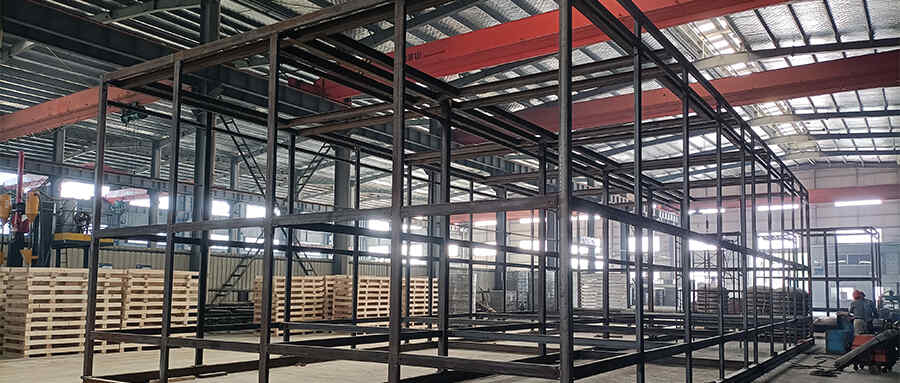

在焊接大型框架結構時，先焊接次要焊縫，后焊接主要焊縫，可使結構在焊接過程中有一定的自由度，減少焊接變形。?

4. 實施焊前反變形和剛性固定?

焊前反變形是指在焊接前，根據經驗或計算，預先將焊件向焊接變形相反的方向進行一定角度或尺寸的變形。

當焊接變形產生時，與預先的反變形相互抵消，從而達到控制焊接變形的目的。

在焊接 T 型梁時，預先將翼板反向壓彎一定角度，焊接后翼板基本恢復平整。

剛性固定法則是通過采用夾具、支撐等手段，對焊件進行剛性固定，限制焊接變形。但這種方法會使焊件內部產生較大的拘束應力，在焊接后應及時去除剛性固定，避免應力釋放導致二次變形。?

5. 運用焊后矯正技術?

如果焊接變形已經產生，可以采用機械矯正和火焰矯正等方法進行矯正。

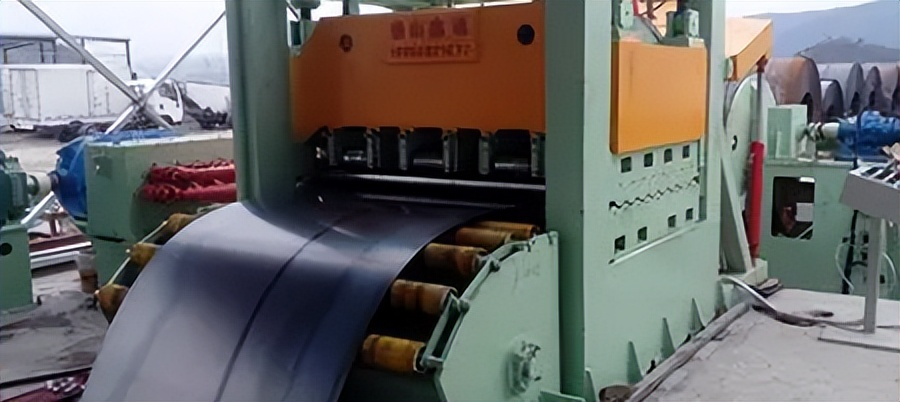

機械矯正通過使用壓力機、矯直機等設備，對焊件施加外力，使其恢復到設計要求的形狀。

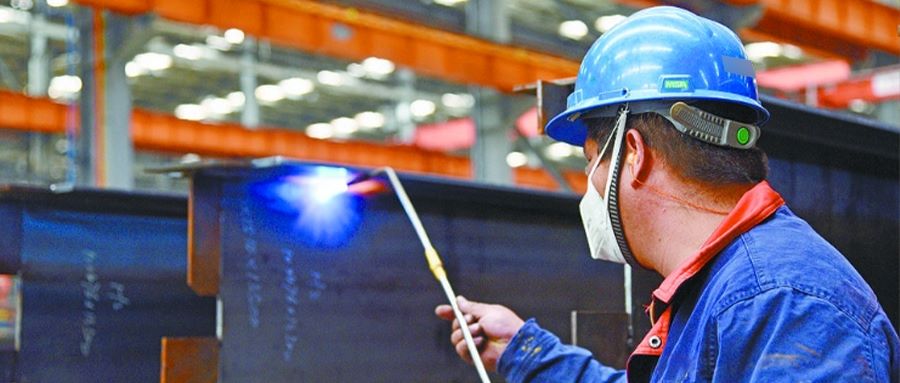

火焰矯正則是利用火焰對焊件的局部進行加熱，使金屬在高溫下產生塑性變形，冷卻后收縮，從而達到矯正的目的。

對于薄板的波浪變形，可以采用火焰矯正，在波浪的凸起處進行點狀加熱，使金屬收縮，消除波浪變形。?

焊接變形的成因復雜多樣，涉及到熱物理、金屬材料學等多個領域的知識。通過了解其成因，綜合運用合理的設計、優化的工藝、科學的裝配焊接順序以及有效的矯正技術，能夠在很大程度上控制焊接變形，確保焊接結構的質量和性能。
