接上一篇文章，說到什么是過程工業？這一節我們聊一聊過程工業以及相關設備的基本概念。

過程工業（process industry）就是生產流程型材料的工業，也稱流程工業，各種類型的壓力容器就是流程設備。

過程工業是生產流程型材料的工業，對于流程型產品是以流體為主要原材料生產出來的產品，流體包含著氣體、液體以及粉塵類的物體。所涵蓋的服務領域非常廣泛，包含著石油化工、生物化工、化學、煉油、食品等等。

在工業流程生產工藝中，需要有一系列的物理和化學的過程，包含傳質、傳熱、分離、反應等等，這一系列的物理和化學過程要完成必須要有一套完整的設備，稱之為流程設備。

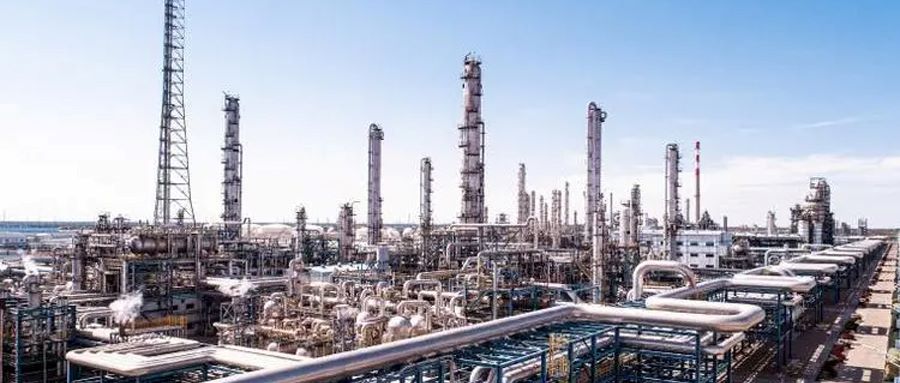

過程工業及設備（圖片來源于網絡）

從上圖工廠中可以大致看到，分布在許多位置的設備，以及連接這些設備的相關管道。

這些流程設備，按照用途和原理，可以分為4種類型：

第一類是反應設備

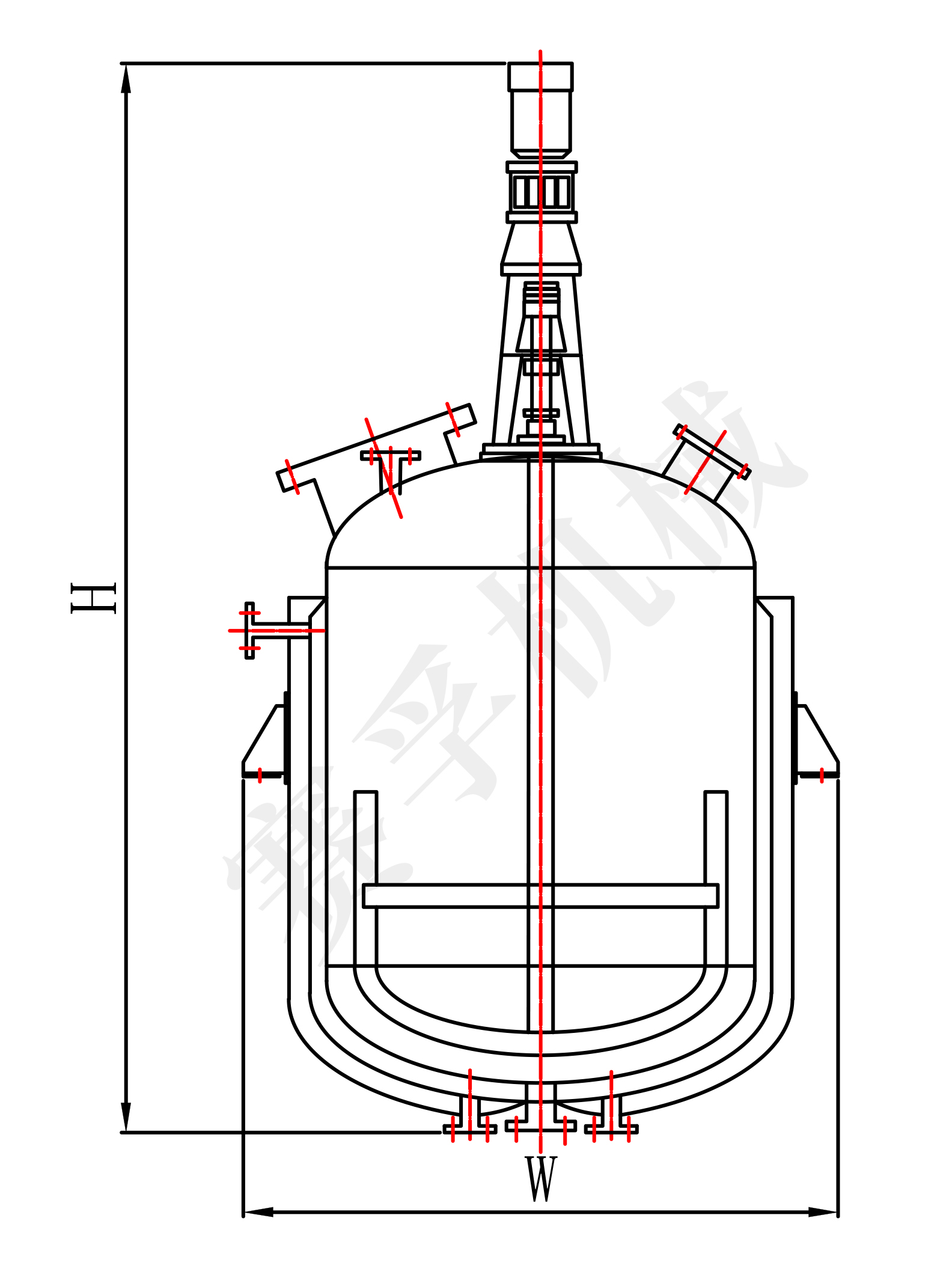

反應設備主要是在容器內完成一系列的物理和化學的反應。反應設備可以是反應器、反應釜、氣液反應器、發酵反應器、流化床反應器、組合反應器、循環反應器等等。其中反應釜是典型的一種反應設備?？捶磻?yīng)釜的結構，底部有一個非常大的容器，物料就在里面完成物理和化學的反應。在容器的上部有電機 ，會帶動內部的轉軸，經過減速器帶動攪拌器來攪拌，從而使得物質可以充分混合。

第二類是儲存設備

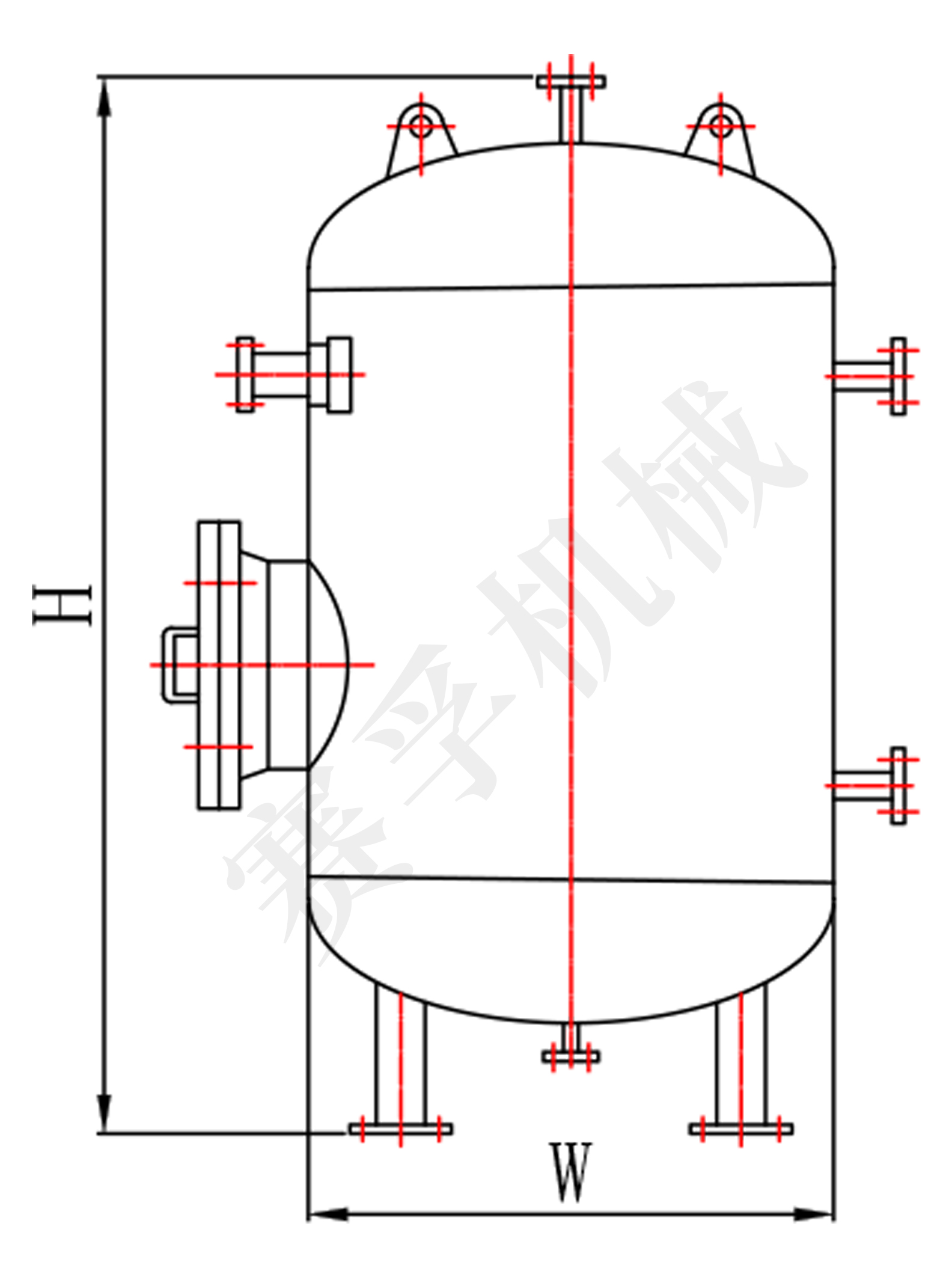

儲存設備主要是用來盛放氣體、液體或者是壓縮性的液化性氣體?？梢允窃牧希部梢允前氤善坊蛘呤浅善?，其中圓筒形的儲罐應用非常廣泛，圓筒形的儲罐可以是臥式，也就是中心軸線是水平的，也可以是立式，中心軸線是直立的設備，它的主要用途就是儲存。除了有一個很大的容器之外，還需要有物料的進出口接管，內部的結構相對會比較簡單。

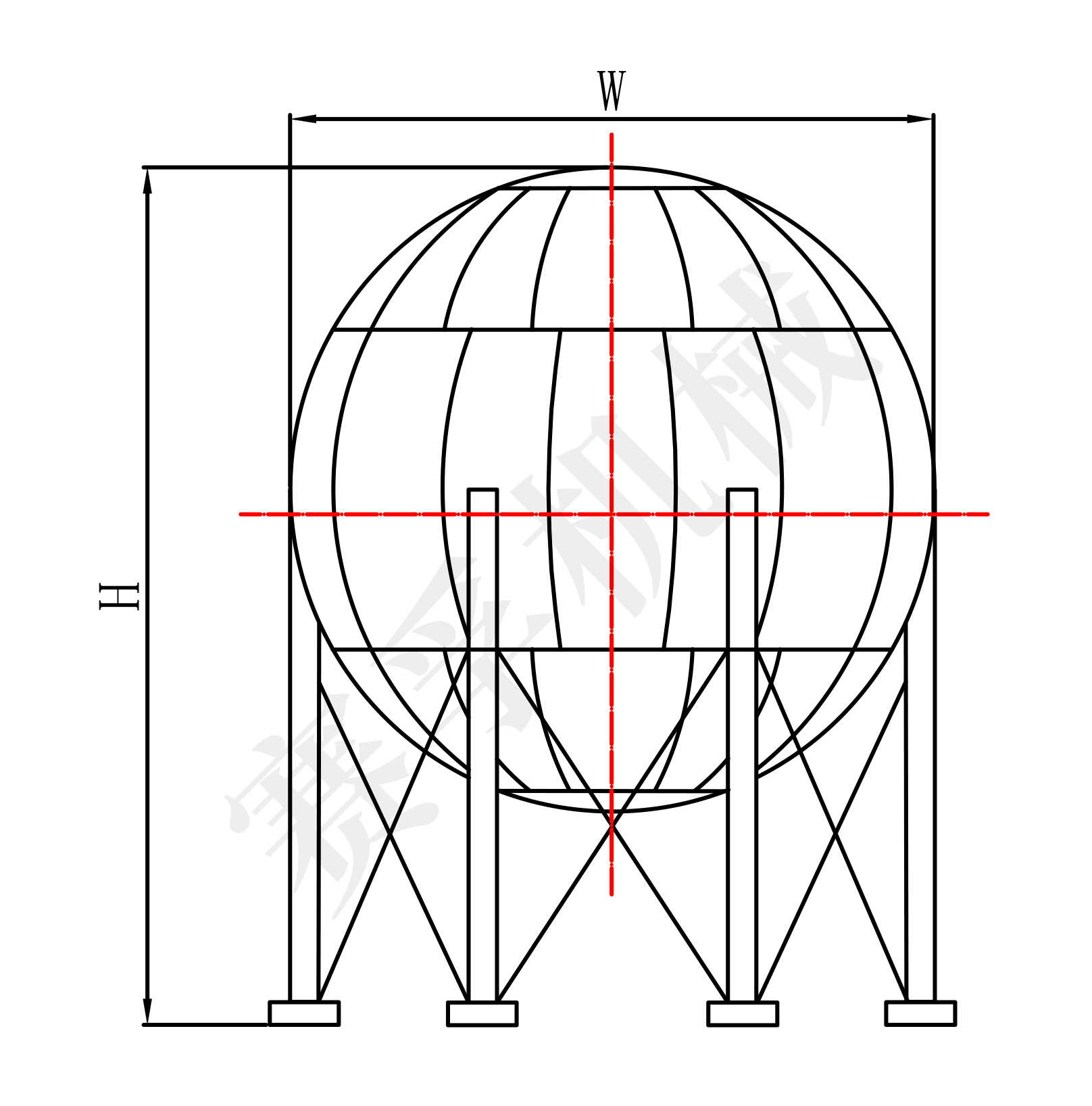

還有一種非常特殊的儲存設備，它的整體外形是一個很大的球形結構，稱為球形儲罐，球形儲罐主要用來儲存物料，利用球體容積大的特點來進行儲存。在同樣表面積和同樣材料的情況下，球體可以獲得比其他形狀更大的容積，從而更好儲存物料。

第三類是換熱設備

換熱主要是完成兩種介質的熱量交換，但是又不能混合，所以換熱設備內部，其實有兩個或是多個的獨立空間。管殼式換熱器是一種非常典型的換熱設備，在內部有兩個獨立的空間，一種介質在管程內流動，另外一種介質在殼程內流動，實現熱量的交換。

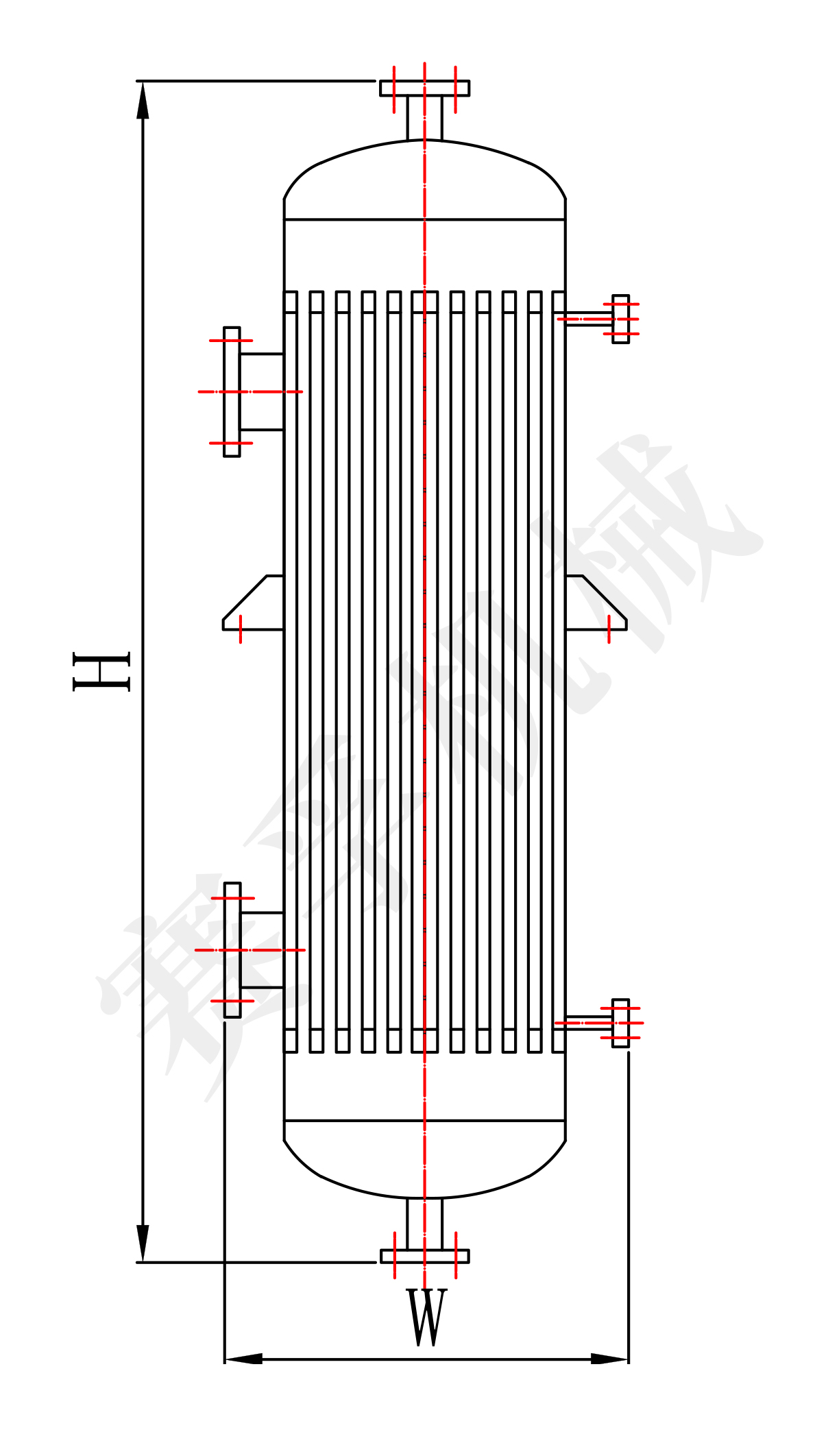

下圖中是U型管換熱器的管束，也是一種非常典型的管殼式換熱器。

第四類是分離設備

分離設備主要用于完成介質的液體壓力和液體壓力的平衡，作用于緩沖和氣體的凈化分離的設備。分離設備可以是萃取塔、精餾塔、吸附塔、反滲透膜過濾器、葉片過濾機、旋風分離器、活性炭過濾器等。

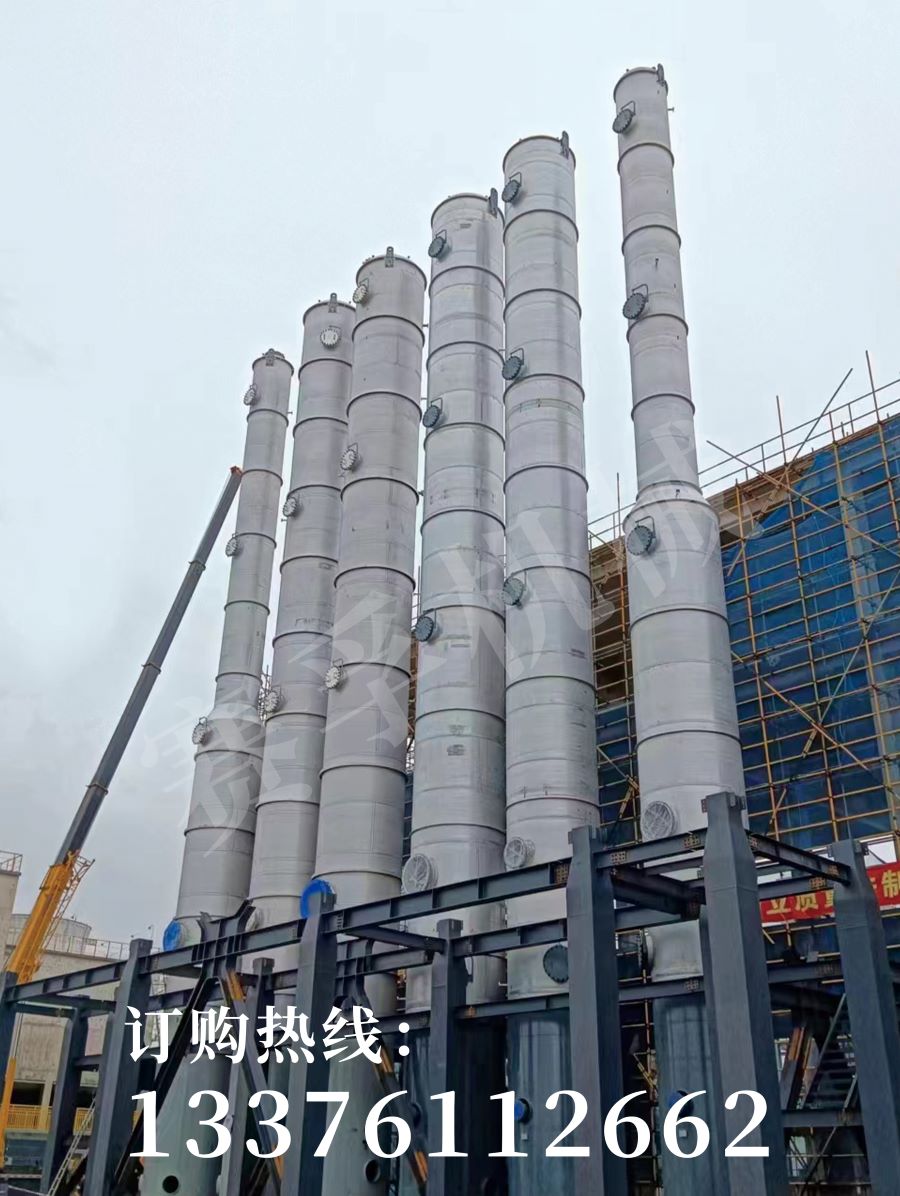

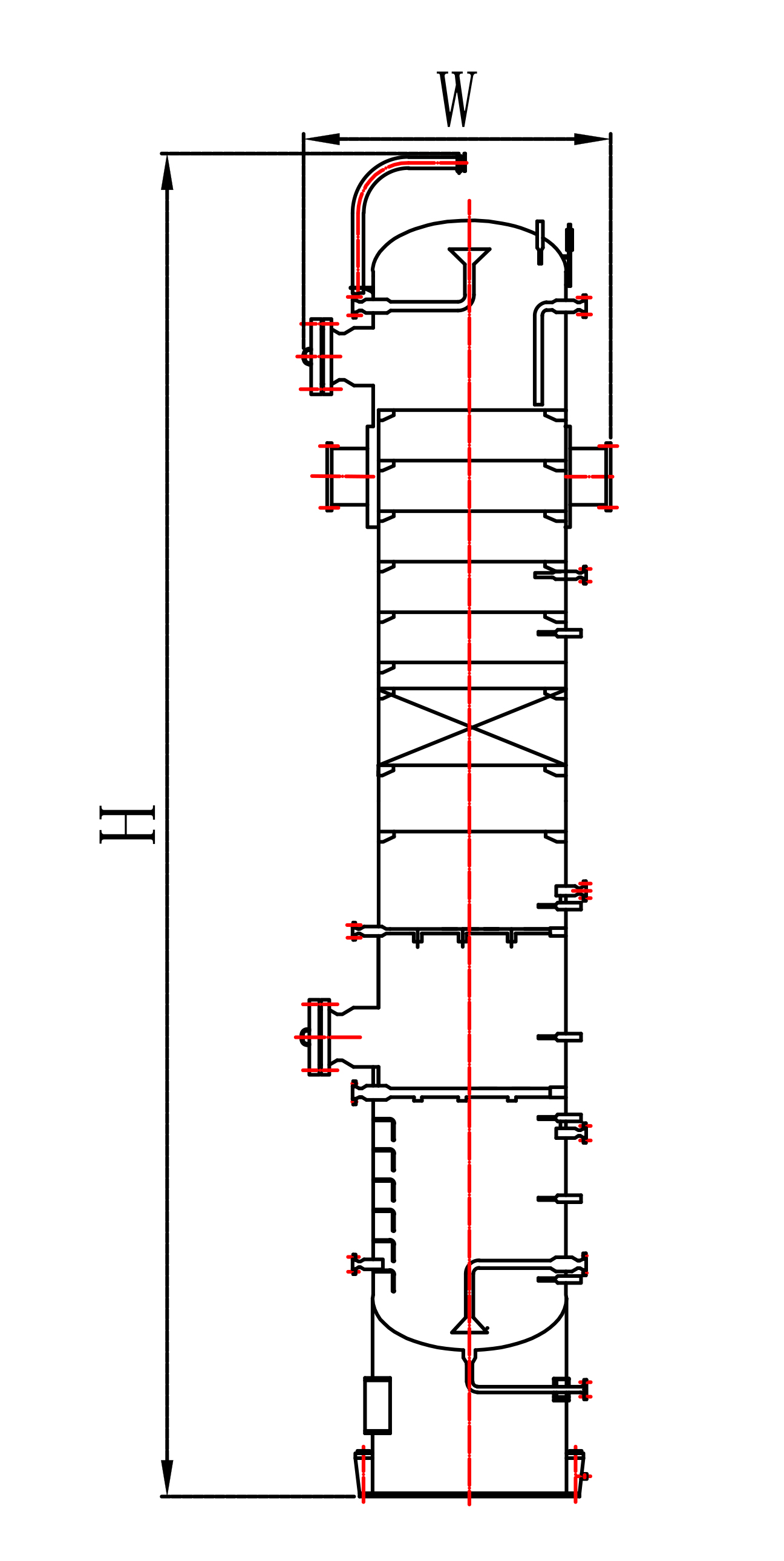

常見的一般是塔設備，常被稱為塔器，塔器主要的結構特點就是長徑比大，也是直立的設備。它的高度就是其顯著的特點，比較容易被識別，如下圖所示。
